交聯聚乙烯絕緣電力電纜
Cross-linked polyethylene insulated power cables
1 產品標準
GB 12706.3《交聯聚乙烯絕緣電力電纜》；本標準等效采用IEC 502《1kV～ 30kV塑料擠出絕緣電力電纜》標準的規定。
本產品的交流額定電壓U0/U為0.6/1kV。
2 產品適用范圍
本產品適用于額定電壓U0/U為0.6/1kV電力輸送，電纜的額定電壓應適用于使用電纜的系統的運行狀況，用U0/U（Um ）表示，均為有效值。
3 使用特性
3.1 電纜導體的最高額定溫度為90℃，外護套為聚乙烯時應不超過80℃。
3.2 短路時（最長持續時間不超過5s），電纜導體的最高溫度不超過250℃。短時過載溫度不超過130℃。
3.3 敷設電纜時的環境溫度不低于0℃，敷設時的最小彎曲半徑：單芯電纜不小于電纜外徑的15倍，多芯電纜不小于電纜外徑的10倍。
3.4 電纜敷設不受落差限制。
4 電纜型號如表1
表 1
|
型號
|
名稱
|
|
YJV
|
銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
|
|
YJY
|
銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜
|
|
YJV22
|
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
|
|
YJV23
|
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
|
5 電纜的規格如表2
表 2
|
型號
|
芯數
|
標稱截面mm2
|
導體截面形狀
|
|
YJV；YJY
YJV22；YJV23
|
1
|
16～630
|
圓形
|
|
2
|
16～185
|
|
3；3+1
|
16～240（主芯）
|
|
3+2；4；4+1；5
|
16～150（主芯）
|

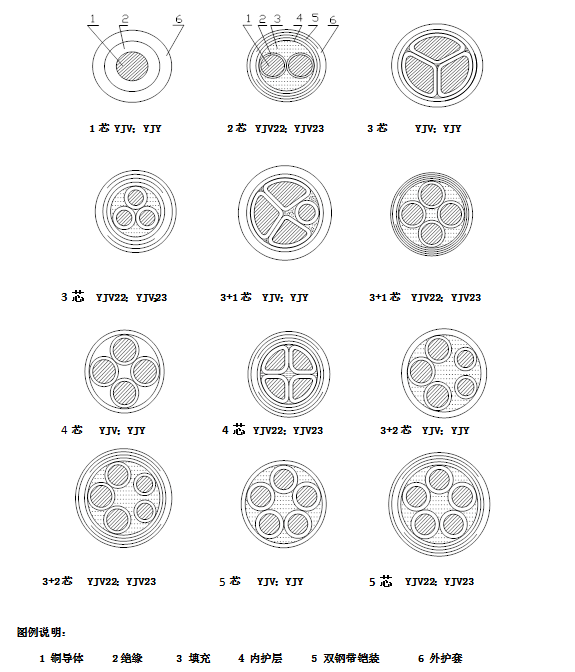

6 產品結構示意圖：
7 主要技術性能
7.1 銅導電線芯20℃時的直流電阻應符合GB/T3956《電纜的導體》標準的規定。
7.2 90℃時的絕緣體積電阻率不小于1012Ω·cm。
7.3 成品電纜出廠前應能承受工頻交流試驗電壓3.5kV，5min不擊穿；若采用直流電壓時，試驗電壓為交流試驗電壓的2.4倍。
7.4 絕緣標稱厚度應符合GB12706標準的規定，絕緣厚度的平均值應不小于標準規定的標稱值，最薄點厚度應不小于標稱值的90%-0.1mm。
7.5 絕緣線芯的標志應符合GB6995.5標準的規定，允許顏色或數字標識。成品電纜外護套標識應符合GB6995.3標準的規定。
7.6 電纜的其余性能應符合GB12706標準中的相應規定。
允許根據供需雙方達成的協議生產和供貨
允許的長度計量誤差為±0.5% 。
